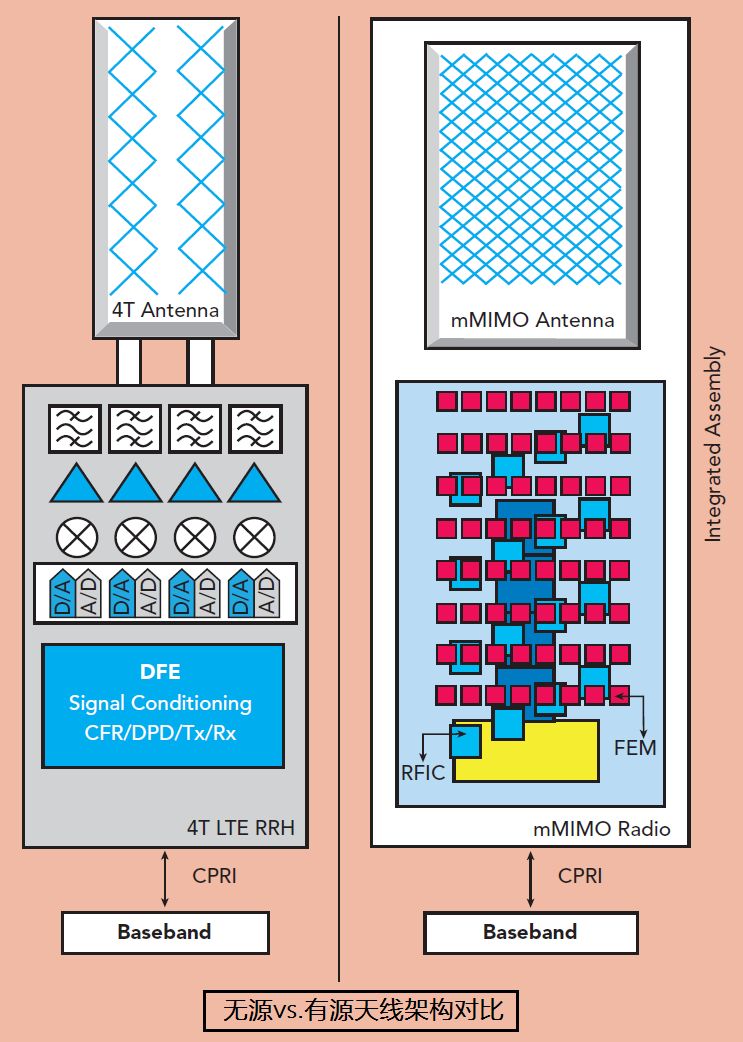

5G時代天線和射頻部分將從松耦合走向緊耦合。大規模MIMO技術對天線的相互耦合提出了更高的要求,需要將射頻與天線集成在一起,從而提高5G產品的性能和集成度等。
隨著耦合度的提高,需要天線技術在系統層面進行設計,系統考慮天線陣列與饋電網絡之間的相互影響,進而使得天線輻射性能產生變化。會產生以下的影響:
①失配損耗,天線在不同掃描角和不同加權系數情況下有源駐波的變化導致匹配狀態發生變化;
②饋電系統的幅相不均衡性,由于寄生電磁耦合、設計和加工誤差導致饋電系統輸出幅度和相位與理論設計不完全相符;
③數字移相器的量化誤差:發射和接收鏈路、自適應天線A/D轉換系統中,數字移相器相位的非連續性;
④發射電路的壓縮特性:由于不同的加權系數導致功放處于不同的壓縮狀態,導致的幅度壓縮和相位變化。
圖片源自Sub-6 GHz mMIMO Base Stations Meet 5G’s Size and Weight Challenges, Walter Honcharenko
